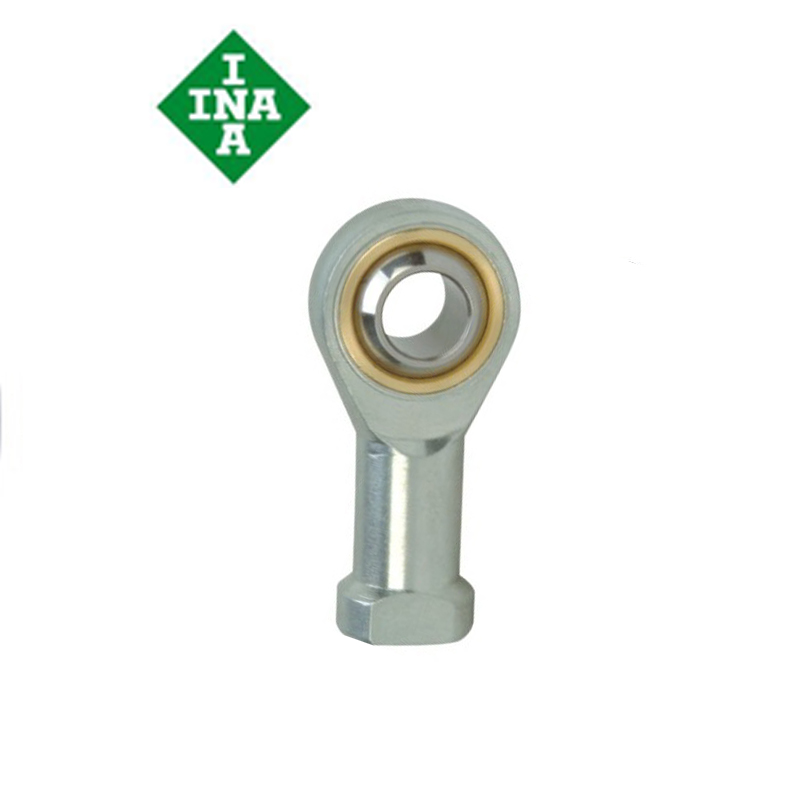

型    号: INA关节轴承

INA关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业。关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。

因为关节轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等，因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。

INA关节轴承能承受较大的负荷。根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。自润滑关节轴承应用于水利、专业机械等行业。

由于关节轴承的结构形式和工作机理与滚动轴承完全不同，因此关节轴承有其自身的技术特性和维护的要求。

工作温度

关节轴承容许的工作温度主要由轴承滑动面间的配对的材料所决定，特别是自润滑型关节轴承的塑料材料滑动面，在高温时其承载能力会有下降趋势。如润滑型关节轴承的滑动面材料配对为钢/钢时，其容许的工作温度取决于润滑剂的容许工作温度。但对所有的润滑型及自润滑型关节轴承来讲，均可在-30℃～+80℃温度范围内使用，并保持正确的承受能力。

倾角

关节轴承的倾角远比一般可调心的滚动轴承大得多，很适合在同心度要求不高的支承部位使用，关节轴承的倾角随轴承结构大小、类型、密封装置及支承的形式而不同，一般向心关节轴承的倾角范围是3°～15°，角接触关节轴承的倾角范围是2°～3°，推力关节轴承的倾角范围是6°～9°。

配合

在任何情况下，关节轴承所选用的配合均不得使套圈发生不均匀的变形，其配合性质和等级的选择必须根据轴承类型、支承形式及载荷大小等工作条件来决定。

装卸

关节轴承

关节轴承

关节轴承的装卸应遵循以下原则，即装配和拆卸所施加的力不能直接通过球形滑动面进行传递。另外，应使用辅助装卸工具，如套筒、拆卸器等，把外界所施加的装卸力直接和均匀地施于所配合的套圈上，或用加热等辅助方法进行无载荷的装卸。

安装

向心关节轴承

向心关节轴承

向心关节轴承

（1）GE…E型：单逢外圈，无润滑油槽。能承受径向载荷和任一方向较小的轴向载荷。

（2）GE…ES型：单缝外圈，有润滑油槽。能承受径向载荷和任一方向较小的轴向载荷。

（3）GE…ES-2RS型、GEEW…ES-2RS型：单缝外圈，有润滑油槽，两面带密封圈。能承受径向载荷和任一方向较小的轴向载荷。

（4）GE…ESN型：单缝外圈、GE…XSN型：双缝外圈（剖分外圈），有润滑油槽，外圈有止动槽。能承受径向载荷和任一方向较小的轴向载荷。但轴向载荷由止动环承受时，其承受轴向载荷的能力降低。

（5）GE…HS型：内圈有润滑油槽，双半外圈，磨损后游隙可以调整。能承受径向载荷和任一方向较小的轴向载荷。

（6）GE…DE1型：内圈为淬硬轴承钢，外圈为轴承钢。在内圈装配时挤压成型，有润滑油槽和油孔。内径小于15mm的轴承，无润滑油槽和油孔。能承受径向载荷和任一方向较小的轴向载荷。

（7）GE…DEM1型：内圈为淬硬轴承钢，外圈为轴承钢。在内圈装配时挤压成型，轴承装入轴承座后，在外圈上压出端沟使轴承轴向固定。能承受径向载荷和任一方向较小的轴向载荷。

（8）GE…DS型：外圈有装配槽和润滑槽。只限于大尺寸的轴承。能承受径向载荷和任一方向较小的轴向载荷（装配槽一边不能承受轴向载荷）。

角接触关节轴承

GAC…S型 内外圈均为淬硬轴承钢，外圈有油槽和油孔。能承受径向载荷和一方向轴向（联合）载荷。

推力关节轴承

GX…S型 轴圈和座圈均为淬硬轴承钢；座圈有油槽和油孔。能承受一方向的轴向载荷或联合载荷（此时其径向载荷值不得大于轴向载荷值 的0.5倍）。

杆端关节轴承

杆端关节轴承

杆端关节轴承

（1）SI…E型 是GE…E型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢,无润滑油槽。能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。

（2）SA…E型 是GE…E型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢；无润滑油槽，能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。

（3）SI…ES型 是GE…ES型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢；有润滑油槽。能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。

（4）SA…ES型 是GE…ES型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢；有润滑油槽。能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。

（5）SIB…S型 杆端带内螺纹，材料为碳素结构钢；内圈为淬硬轴承钢；有润滑油槽。能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。

（6）SAB…S型 杆端带外螺纹，材料为碳素结构钢；内圈为淬硬轴承钢；有润滑油槽。能承受径向载荷和任一方向小于或等于0.2倍径向载荷的轴向载荷。

（7）SQ…型 为球头杆端关节轴承，杆端为碳素结构钢；球头为渗碳钢。能承受径向载荷和任一方向较小的轴向载荷。

自润滑向心关节轴承

自润滑向心关节轴承

自润滑向心关节轴承

（1）GE…C型和GE…T型：挤压外圈，外圈滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬。只限于小尺寸的轴承。外圈为轴承钢，滑动表面为一层聚四氟乙烯织物。内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的载荷，在承受径向载荷的同时，能承受任一方向较小的轴向载荷。

（2）GE…CS-2Z型：外圈为轴承钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬；两面带防尘盖。能承受方向不变的载荷，在承受径向载荷的同时能承受任一方向较小的轴向载荷。

（3）GEEW…T型：外圈为轴承钢，滑动表面为一层聚四氟乙烯织物；内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的载荷，在承受径向载荷，同时能承受任一方向较小的轴向载荷。

（4）GE…F型：外圈为淬硬轴承钢，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料，内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的中等径向载荷。

（5）GE…F2型：外圈为玻璃纤维增强塑料，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的中等径向载荷。

（6）GE…FSA型 外圈为中碳钢，滑动表面由以聚四氟乙烯为添加剂的玻璃纤维增强塑料圆片组成，并用固定器固定于外圈上；内圈为淬硬轴承钢。用于大型和特大型轴承。能承受大径向载荷。

（7）GE…FIH型 外圈为淬硬轴承钢；内圈为中碳钢，滑动表面由以聚四氟乙烯为添加剂的玻璃纤维增强塑料圆片组成，并用固定器固定于内圈上；双半外圈。用于大型和特大型轴承。能承受大径向载荷。

自润滑角接触关节轴承

GAC…F型 外圈为淬硬轴承钢；滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬。能承受径向载荷和一方向的轴向（联合）载荷。

自润滑推力关节轴承

GX…F型 座圈为淬硬轴承钢，滑动表面为以聚四氟乙烯为添加剂的玻璃纤维增强塑料，轴圈为淬硬轴承钢，滑动表面镀硬铬。能承受一方向的轴向载荷或联合载荷（此时起径向载荷值不得大于轴向载荷值的0.5倍）。

自润滑杆端关节轴承

自润滑杆端关节轴承

自润滑杆端关节轴承

（1）SI…C型 是CE…C型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢。能承受方向不变的载荷。在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。

（2）SA…C型 是CE…C型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢。能承受方向不变的载荷。在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。

（3）SI…CS-2Z型 是GE…CS-2Z型轴承与杆端的组装体。杆端带内螺纹，材料为碳素结构钢。在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。

（4）SA…CS-2Z型 是GE…CS-2Z型轴承与杆端的组装体。杆端带外螺纹，材料为碳素结构钢。能承受方向不变的载荷。在承受径向载荷的同时能承受任一方向小于或等于0.2倍径向载荷的轴向载荷。

（5）SIB…C型 杆端带内螺纹，材料为碳素结构钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的径向载荷。

（6）SAB…C型 杆端带外螺纹，材料为碳素结构钢，滑动表面为烧结青铜复合材料；内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的径向载荷。

（7）SIB…F型 杆端带内螺纹，材料为碳素结构钢，滑动表面为以以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢，滑动表面镀硬铬。能承受方向不变的径向载荷。

（8）SAB…F型 杆端带外螺纹，材料为碳素结构钢，滑动表面为以以聚四氟乙烯为添加剂的玻璃纤维增强塑料；内圈为淬硬轴承钢滑动表面镀硬铬。能承受方向不变的径向载荷。

（9）SQ…L型 由特殊自润滑合金材料制成，能承受径向载荷和任一方向较小的轴向载荷。
